EXAL 自作航空機の紹介 [May 2008]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
澤野式 S25XⅡ ミスタースムーシー タンデム複座型 ＜参照頁 ： 単座型＞
（注）：１９９０年、自作航空機や超軽量動力機等に登録制度が適用された折りに、この機体には登録識別記号「 JX0005 」が与えられた。
仕様と諸元
（資料提供 澤野 四郎 氏 ／ 澤野 理 氏）
|

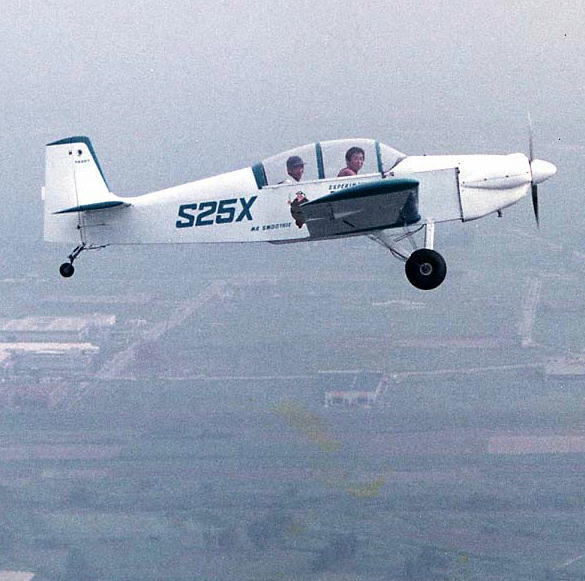

| 澤野式 Ｓ２５Ｘ II 型 ミスタースムーシー ＜ 撮影場所・時期、 撮影者不明＞ |
| 澤野式 S25XⅡ型 ミスタースムーシー タンデム複座型 仕様と諸元 | |
| 一般事項 型式名称 ： 澤野式 Ｓ２５Ｘ II 型 ミスタースムーシー （タンデム スムーシー） 初飛行 ： １９７９（昭和５４）年１０月２１日 種類 ： 陸上単発 縦列複座 木製自作軽飛行機 主翼 ： 張線支持 矩形・低翼・単葉、 翼型 Clark Y （翼厚比 12%）、木製桁・リブ・羽布張り・２桁構造 補助翼も木製羽布張構造 主翼は、胴体に沿って後方へ折り畳む事が出来る。 胴体 ： 合板外皮木製構造 尾翼 ： 木製片持構造、 垂直安定板は合板外皮、水平安定板・昇降舵・方向舵は羽布張り構造 昇降舵にトリムタブ（調整可）、方向舵にトリムタブ（固定） 降着装置 ： 固定 尾輪式、支柱・張線支持主輪 動力装備 ： 改造 VolksWagen 自動車エンジン 1,850 cc 53hp プロペラ 自作 木製２翅固定ピッチ 直径 1.43 m 燃料タンク ： 防火壁後方の胴体に搭載グラスファイバー製・容量 30リットル、給油口は風防前方胴体上部 潤滑油 ： 容量 2リットル 座席 ： 操縦者および同乗者用縦列配置、上部に胴体右側へ開閉する透明キャノピー 操縦系統 ： 複式 |
|
| 寸度 主翼幅 7.60 ｍ 翼弦長 1.20 m 縦横比 6.3 全長 5.72 ｍ 全高 2.15 ｍ 尾翼幅 2.10 m 車軸間隔 4.05 ｍ 車輪幅 1.27 ｍ 面積 主翼面積 9.12 ㎡ |
重量 最大離着陸重量 483 ｋｇ 自重 307 ｋｇ 重心 一人搭乗時は、後部座席を使用 飛行性能 超過禁止速度 （計算推定値） VNE 81 knots (150 km/h, 93 mph) |

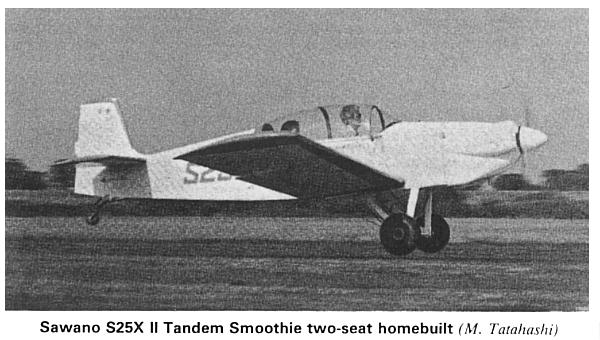

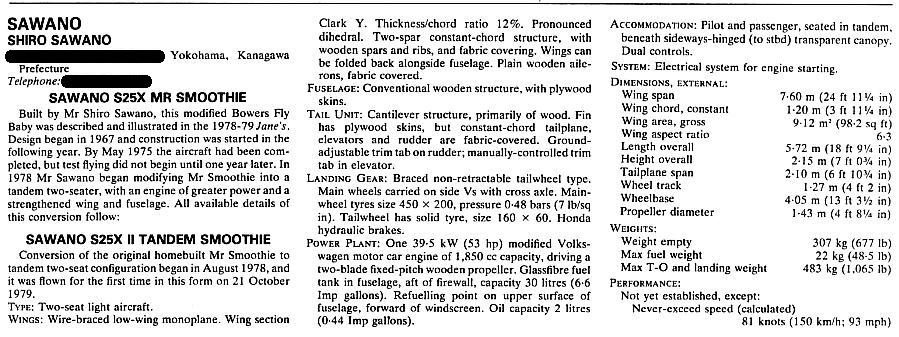

次の写真と紹介記事は、Jane's All the World's Aircraft 1980-1981から引用
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
